在加固領域，樓板增加荷載常用的加固方法有：增大截面加固法、外粘纖維復合材料、外粘鋼板、板底增設鋼梁加固等方法。上期內容，卡本就結合具體實際案例先對前兩條加固方法的選用條件進行了介紹，今天卡本將對后兩種加固方法結合案例進行分析。

外粘貼鋼板加固案例

工程概況

北京阜成路某醫院，因房間使用功能改造，活荷載由原來的3KN/M2增加到5KN/M2，原結構板板厚為120mm，混凝土強度等級為C30，跨度為6m，樓板配筋為￠8@200，現要求對樓板底部進行粘鋼加固處理。

加固方案選擇

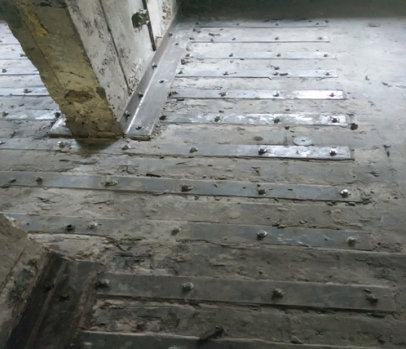

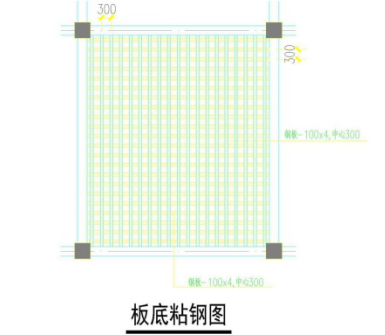

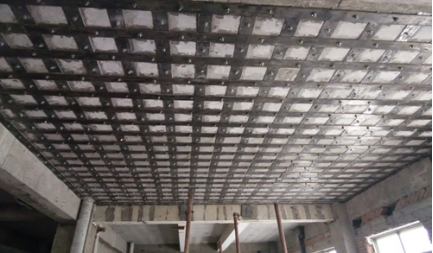

經計算得出，增加荷載后彎矩正截面受彎承載力增加值超過原設計值40%，根據《混凝土結構加固設計規范》-GB50367-2013中10.2.10要求，不應采用外粘纖維復合材料加固。根據現場實際條件，板底采用粘鋼加固處理。鋼板采用-100x4@300，錨栓采用M10化學錨栓，間距為300mm，錨栓植入原結構50mm。板面采用-4mm進行負彎矩進行加固，間距為300mm，長度應不小于樓板跨度1/4。

優點：施工簡便快捷，自重增加小，不改變結構外形，不影響建筑使用空間。

缺點：有機膠的耐久性和防火性能問題，鋼板需要防腐和防護處理。

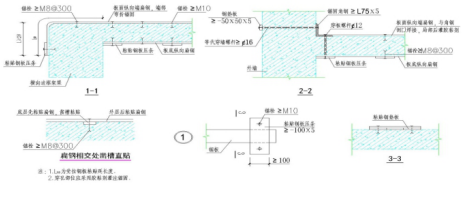

加固設計

設計依據：

《混凝土結構加固設計規范》-GB50367-2013

《混凝土結構加固工程施工質量驗收規范》-GB50550-2010

《混凝土結構加固構造》-13G311-1

增加鋼梁或混凝土梁加固案例

工程概況

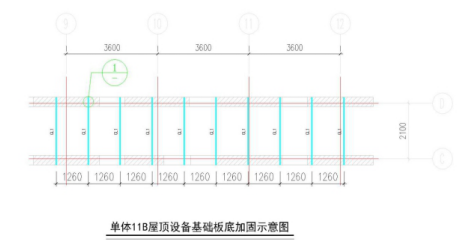

北京某熱電廠屋面加固，熱電廠單體11B屋面新增加9臺中央空調機組，增加重量4.90噸，屋面板厚度200mm，為預制屋面板。現對屋面板進行加固處理，采用 H型鋼進行加固，鋼梁型號為194*150*6*9，沿長度方向布置，間距為1260mm。

加固方案選擇

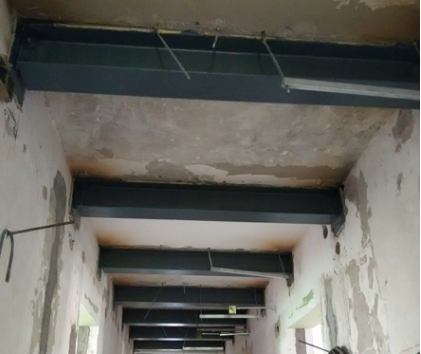

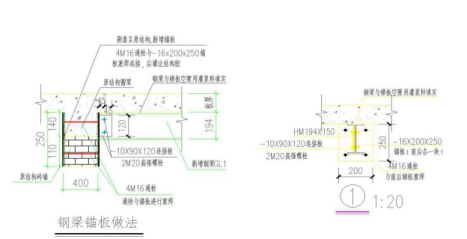

因工期緊張，如果采用新增混凝土梁加固嚴重影響工期，采用Q345B鋼量進行加固，鋼梁型號為194*150*6*9，沿長度方向布置，間距為1260mm。錨板采用-16*200*250，嵌入鉆墻內部，鉆墻背面增加背板，錨板采用4根M16通栓連接，并與錨板塞焊。連接板采用-10*90*120，采用2M20高強螺栓與鋼梁連接。鋼梁與原結構連接表面采用結構膠填實。

優點：施工簡便快捷，加快工期，材料強度高

缺點：影響走道凈高，鋼梁需要防腐和防護處理。

設計依據：

《混凝土結構加固設計規范》-GB50367-2013

《混凝土結構加固工程施工質量驗收規范》-GB50550-2010

《混凝土結構加固構造》-13G311-1

《鋼結構設計規范》-GB50017-2014
