在近幾年召開的各個空氣源熱泵技術會議和論壇上,很多專家和企業都強烈建議,中國應像歐盟一樣將空氣源熱泵納入可再生能源范疇。除了極嚴寒地區,中國都適合使用空氣源熱泵,空氣源熱泵供暖作為新興的既節能又清潔的供暖方式,其應用推廣受到了廣泛的關注。
中國的供熱現狀
東北、華北、西北及部分華東及西南地區屬于嚴寒及寒冷地區,是我國的傳統的集中供暖區域,即圖1中紅色區域,涉及1.8億家庭約5.6億人口。而華中地區、部分華東及西南地區夏熱冬冷,這部分地區沒有集中供暖,涉及1.75億家庭約5.4億人口。在人們?nèi)找孀非笫孢m生活的今天,沒有集中供暖的地區在求冬季供暖的呼聲也越來越高。很多南方家庭已大量采用燃氣壁掛爐、電加熱或者采用熱泵空調進行冬季供暖。

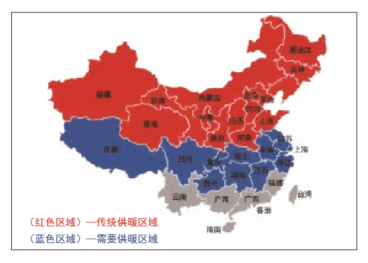

圖1.供熱區域的地理分布
集中供暖的不足
集中供暖總體來說無法滿足城市快速發展的需求。比如部分的老城區仍然沒有實現集中供暖、擴張過快的新城區也可能暫時沒有集中供暖。
環境污染大PM2.5空氣污染指數在北方城市就與鍋爐的燃燒物有很大關系。
固定的供暖周期不能滿足用戶各自的舒適性要求。
固定的供暖溫度下,供暖不足的地方人們常抱怨供暖溫度太低,供暖溫度過高的地方還要開窗,造成能源浪費。
集中供暖管網建設投資大,建設周期長,每年設備維護工作量大。
低溫強勁制熱技術
普通空氣源熱泵應用于黃河流域、華北等寒冷地區時其性能非常低,甚至無法運行。主要原因是空氣源熱泵應用于寒冷地區時,隨著室外環境溫度的降低,制冷劑質量流量下降,供熱量急劇減少,壓縮機排氣溫度隨著壓縮比的升高而急劇升高,使機組無法正常運行或運 行可靠性降低,長期運行必然會嚴重損壞壓縮機。這就需要有效的解決方案,來改善熱泵機組在低溫環境下的性能。
改善低溫熱泵性能的一個有效方法是實現壓縮比的分解。通過2級或者多級壓縮或復疊,能夠降低每級壓縮機的壓縮比,從而提高每級的內容積比效率,降低排氣溫度。對于采用渦旋、螺桿或離心式壓縮機的系統而言,可以比較方便地進行中間補氣,有效改善低溫下的制熱性能。現在,這種采用中間補氣的“準雙級壓縮”技術已在寒冷地區的低溫熱泵系統中得到了比較廣泛地應用。艾默生環境優化技術公司的EVI噴氣增焓渦旋壓縮機技術就是基于這個原理上開發出來的,可以實現在-20℃低溫環境溫度下運行可靠,強勁制熱。
噴氣增焓(EVI)渦旋壓縮機的工作原理
在固定渦旋盤上設置第二個吸氣口。
第二個吸氣口將會幫助增加主循環的制冷劑流量。借助于閃蒸罐,高壓/高溫的液體通過第一次節流(電子膨脹閥膨脹)變?yōu)橹袎簹怏w噴入第二個吸氣口。同時,閃蒸罐里的液體焓值將會降低如圖3及圖4所示。
壓縮機有2個吸氣口/1個排氣口,輔助吸氣口設置在定渦旋盤上。
類似于低溫系統的2次壓縮概念。
圖2.噴氣增焓渦旋壓縮機結構

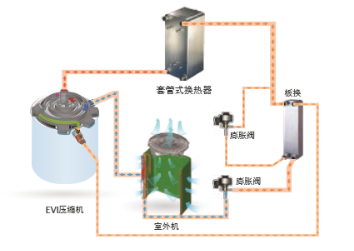

圖3.噴氣增焓制冷劑循環圖

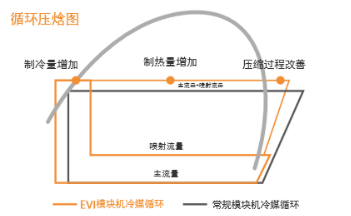

圖4.噴氣增焓的工作原理
蒸氣噴射有助于增加主循環中的制冷劑流量,增加流經室外換熱器的液體制冷劑焓差,從而增加制熱量。
艾默生 Sensi Hydro 地暖空調一體機
艾默生噴氣增焓壓縮機目前已在中國北方煤改電應用中超過 66% 的使用率,艾默生 Sensi Hydro 系列地暖空調一體機具有以下四大特點:
1.系統穩定可靠
艾默生 Sensi Hydro 地暖空調一體機搭載EVI噴氣增焓技術的空氣源熱泵供熱系統,解決了低溫制熱衰減和壓縮機排氣溫度過高的不足,即使在 -20℃的嚴寒地區,低溫空氣能熱泵系統依然運行可靠,制熱強勁。
2.經濟性能優越
雖然南北方維護結構的差異、室外溫度及相對濕度的差異、居住者習慣、化霜控制等對于機組運行經濟性有很大影響,根據測試結果,艾默生 Sensi Hydro 地暖空調一體機比燃氣壁掛爐和電供暖供熱經濟節能15%— 70%的運行費用,不論是從替代燃煤鍋爐集中供暖還是獨立用戶供暖角度來講,都是節能環保的優選設備。
3.舒適性好
艾默生 Sensi Hydro 地暖空調一體機供暖在不同氣候區應用中,都較好地維持了用戶室內的溫度水平,溫度梯度和波動都符合人體工程學對舒適度的要求;另外艾默生 Sensi Hydro 地暖空調一體機供暖的熱舒適性優于散熱器,可憑借低溫熱水得到舒適均勻的熱環境,是新型舒適性供暖方式的好選擇。
4.系統設計、選型和安裝對熱泵系統也至關重要
艾默生 Sensi Hydro 地暖空調一體機做為一個運行可靠、高效、節能的熱泵系統,不僅需要好的熱泵主機產品,對輔助設備的選型和品質也非常重視,同時艾默生對優化系統設計、選型并嚴格把控安裝環節。艾默生與銳服環境(艾默生地暖空調一體機中國總代理)聯合發起并主辦“空氣能熱水/采暖大講堂”,對艾默生 Sensi Hydro 地暖空調一體機的集成商等從業人員,進行專業性的系統理論知識和實際安裝操作培訓及考核,有利于引導、規范和提升艾默生 Sensi Hydro 地暖空調一體機的設計安裝質量,確保艾默生 Sensi Hydro 地暖空調一體機的良好運行。
空氣源熱泵技術作為近十幾年來興起的節能新技術,在我國發展日趨成熟,這一技術相比其他供暖方式 具有高效節能、碳排放量低、應用靈活、可分戶控制等優勢,隨著國家節能減排政策的推進和人民群眾生活水平的提高,以及對新興技術認知度和接受度的提高,空氣源熱泵技術在我國的發展?jié)摿薮螅嵌竟┡蜕顭崴?yīng)的優選解決方案。
