外粘型鋼加固法是在鋼筋混凝土梁、柱四周包以型鋼的一種加固方法。例如，在構件截面的四角沿構件通長或沿某一段設置角鋼，橫向用箍板或螺栓套箍將角鋼連接成整體，成為外包于構件的鋼構架（角鋼套箍）。外包剛架可以完全替代或部分替代原構件工作，達到加固的目的。對于矩形構件大多在構件四角包角鋼，橫向用箍板連接；對于圓形柱、煙囪等圓形構件，多用扁鋼加套箍的辦法加固。
外粘型鋼加固法優點是構件截面尺寸增加不多，加固后而構件承載力可大幅度提高，并且經加固后原構件混凝土受到外包鋼的約束，原柱子的承載力和延性得到改善。同時，此法還具有施工簡便，工期短等特點。缺點是施工要求較高，外露構件應進行防火、防腐處理。
本文主要介紹框架柱外粘型鋼加固施工過程
工程概況：北京東三環某商業建筑，因荒廢多年導致鋼筋腐蝕，混凝土碳化嚴重，現對其進行改造加固。建筑物基本信息：建筑物始建于2009年，當時建筑物地下部分施工完畢后，未進行地上部分新建，此后一直處于閑置狀態，框架柱鋼筋銹蝕嚴重，局部因鋼筋銹蝕原因?qū)е禄炷僚蛎浢撀洹＝ㄖ镉?013年5月開始改造加固，建筑面積：19767.67㎡、設計使用年限：50年；主要結構類型：混凝土框架結構；建筑層數和建筑高度：地下二層，地上四層。

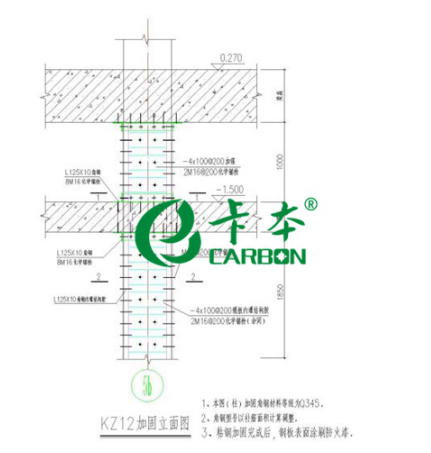

加固方法：設計單位根據檢測報告結果和現場實際條件，對鋼筋銹蝕嚴重框架柱采用外包型鋼方法進行加固，加固范圍為設備夾層1.00米高和地下一層框架柱上端1.85米高區域。柱子四周包裹L125*10角鋼，角鋼之間采用-4x100@200綴板進行連接，每塊綴板采用2M16化學錨栓固定，采用L125*10角鋼對柱子上部進行包裹。型鋼焊接完畢之后，用封縫膠對角鋼與綴板邊縫進行封閉并預留注膠孔，待封縫膠強度達到要求后，對角鋼與綴板灌注卡本灌鋼膠，最后對鋼材表面進行防銹和防火處理。具體施工詳圖如下
施工工藝流程：

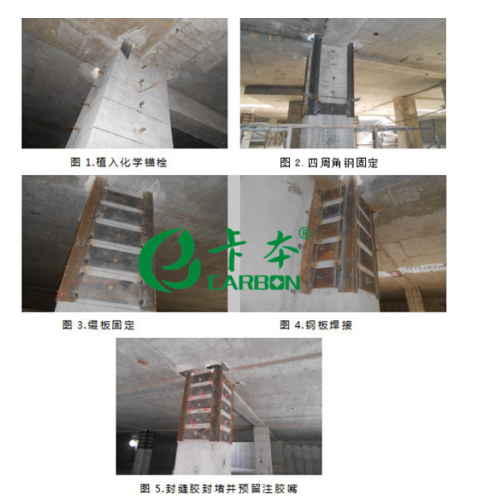

定位放線→鉆孔→清孔→砼打磨→鋼板裁剪→鋼板打磨與鉆孔→鋼板拼接→灌注卡本灌鋼膠→質量檢查與工程驗收
1．定位放線：按照圖紙和設計要求，在加固構件上抄平、定位、放線，以確定角鋼、綴板和化學錨栓的準確位置。依據放線定位，檢查角鋼和綴板面上的質量狀況以及位置與設計圖紙的符合情況和可操作性，對于無法操作區域作出設計變更（洽商）。
2．鉆孔：采用電錘等專用設備鉆孔，按照設計圖紙和化學錨栓使用說明書要求，確定安裝和緊固設備錨栓的位置、間距和孔徑。
3．清孔;此過程要做到三吹兩刷，即吹孔三次，清刷兩次，清刷完成后，用棉絲清刷孔洞內壁，使孔洞內最終達到清潔干燥；
4．砼打磨：采用專用機械對混凝土表面進行打磨處理，打磨寬度應比實際綴板或角鋼寬處2~3cm，打磨完成后采用鼓風機或吸塵器對構件表面進行清理。清理工作完成后找監理或甲方進行驗收，并留下影像資料。
5．鋼板裁剪：根據加固構件實際尺寸和設計圖紙對角鋼和鋼板進行準確下料，應采用自動或半自動切割方式。一般情況下采用火焰切割，當鋼材比較薄，為提升裁剪速度時，可以采用等離子切割。
6．鋼板打磨與鉆孔;鋼板粘貼面，必須進行除銹和粗糙處理，打磨方向與構件受力方向垂直，通常采用噴砂技術或角砂輪打磨進行除銹和粗糙。打磨后的鋼板需擦拭鋼板表面二次以上。在正式安裝鋼板之前再擦抹一遍。為防止鋼材的化學成分發生改變而使得剛才強度降低，鋼板鉆孔嚴禁采用氣割擴孔，應采用磁力鉆進行鉆孔。
7．鋼板拼接：鋼板拼接應采用焊接，焊條根據設計要求進行選擇施工操作，設計無規定時，焊接Q235鋼時宜選用E43系列碳鋼結構焊條；焊接16Mn鋼時宜選用E50系列低合金結構鋼焊條。焊縫應飽滿密實，焊接完成后，應敲除表面焊渣。
8．灌注卡本灌鋼膠：注膠前對易流失灌鋼膠的各有關部位用封縫膠進行封堵，待封縫膠強度滿足要求后，用壓縮空氣將儲膠罐中粘結劑壓力注入砼于鋼板間隔內，保證膠體在各部位的密實。用錘擊法檢查灌膠的飽滿度，應滿足混凝土結構加固技術規范的要求。
9．質量檢查與工程驗收：敲擊法檢查抹膠的飽滿度，錨固區，90%；非錨固區70%。 發現有空洞時，可采用鉆孔注膠技術予以解決。
